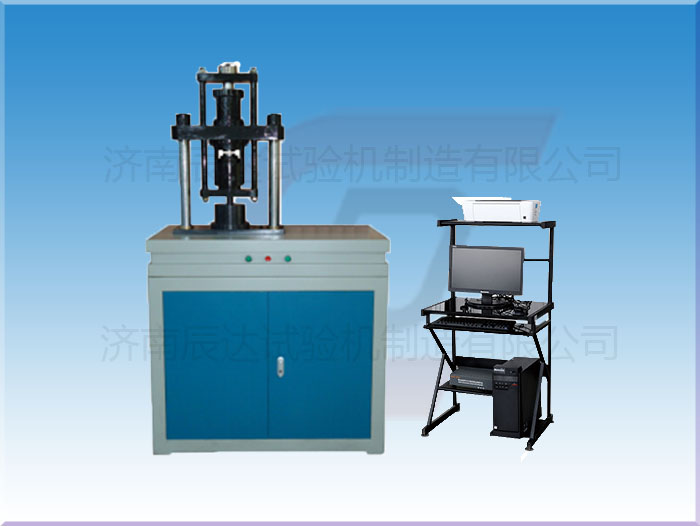

GBW-60B微机控制杯突试验机

GBW-60B微机控制杯突试验机是对金属薄板和带材料进行延展性试验的专用设备，也是目前国内评定金属材料塑性变形性能的可行设备，标准符合国标GB4156-84《金属杯突试验方法》，还可实现国家标准GB5125-85《有色金属冲杯试验方法》，检验各种金属板材的各项异性。

GBW-60B微机控制杯突试验机是我公司积累多年的制造经验而在原老机型（GBS-60A）的基础上开发生产的一代新产品，其主要特点是杯突值的精度提高到0.01mm，主加载试验力的控制测量精度也大幅度提高到了1N，另外，主试验力的加载速度为等速率控制，我们在原油缸、手动送油阀加力的基础上，改为伺服控制，恒速率加载，从而大大提高了本机器的控制精度，改手动液压加载为电控机械式加载，改液压传感器为轮辐式传感器，提高了主试验力的测试精度和控制试样的破裂准确度，同时我们还选用了高精度的编码器来测量杯突值，从测试精度上来讲，能保证小数点后两位的准确度，我们还在外观上，进行了大的改装，已改原设备粗老笨重，为全喷塑外装，整体外观整洁大方，给人的第一感性认识较好。从操控性方面，GBW-60B型实现了历史性突破，整个试验过程实现了闭环控制恒速率加载，实验过程实现了可变速。

主要技术参数

1、 试验板材厚度：0.05～2mm（高精度传感器，可实现超薄板材试验）

2、 板材宽度：90-100mm；

3、 冲头行程，60mm；

4、 加紧活塞行程40mm。

5、 冲压负荷60kNmax。

6、 最大夹紧负荷：25kN。

7、 杯突值分辨率：0.01mm

8、 杯突试验模具规格：

●标准冲头球：φ20±0.05mm

●标准垫模孔径：φ33±0.1mm

●标准固定模孔径：φ27±0.05mm

9、 特殊定货可提供非标模具。符合美标、欧标等国际标准的杯突试验机。

10、 液压油：N46号液压油（一般加油站可购）。

11、 主机外形尺寸：780×320×1700（mm）

12、 电源AC380V。

13、 重量450kg。
