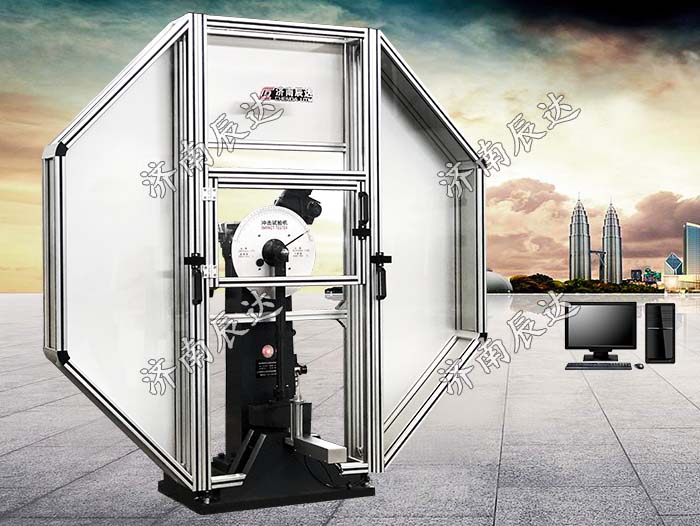

JB-W300Z微机控制常温全自动摆锤式冲击试验机

一、试验机的用途及特点

本公司生产的JB-W300Z微机控制常温全自动摆锤式冲击试验机是根据国标GB/T3808-2018《摆锤式冲击试验机的检验》开发的新一代自动送料高科技测试仪器，按国标GB/T229-2020《金属夏比缺口冲击试验方法》对金属材料冲击试验。本机采用更换摆锤的方法可实现300J、150J两级冲击能量。所用试样断面为10╳10mm。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行试验。

该产品的试验原理是计算摆锤冲击前位能与冲击后所剩余位能之差，得到所试验试样的吸收功。设备动作操作即可以采用手动控制盒控制又可以采用计算机自动控制，操作简便、工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆，试验结果可以保存和打印。在连续做试样的冲击试验时，更能体现其优越性。

二、主要技术规格

1、冲击能量：             300J、150J

2、度盘刻度范围及分度值：

3、摆锤力矩：

4、摆锤预扬角：                        150º

5、摆锤中心至冲击点（试验中心）距离：  750mm

6、冲击速度：                          5.2m/s

7、试样支座跨距：                      40mm

8、试样支座端部圆弧半径：              1～1.5mm

9、试样支座支撑面倾角：                11º

10、冲击刀圆弧半径：                   2～2.5mm

11、冲击刀夹角：                       30º

12、冲击刀厚度：                       16mm

13、试样规格：                         10╳10╳55mm

14、试验机重量：                       约450kg

15、试验机外型尺寸：                   2124╳600╳1340mm

16、电源：                             三相四线制50Hz380V

17、电机功率：                         380V180W

18、计算机显示最小分辨力：             0.1J

19、工作条件：

a) 室温10-35℃范围内；

b) 相对湿度不大于85%；

c) 周围无腐蚀性介质、无强磁场干扰的环境中；

d) 安装在厚度不小于300mm的混凝土地基上或固定在大于880公斤的基础上；

    机座上安装基准面的水平度调至0.5/1000以内。
