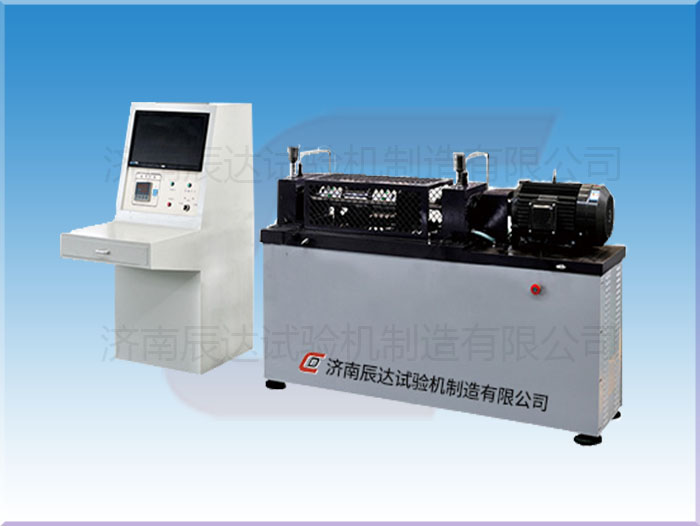

FZG齿轮磨损试验机CL-100

产品简介：

CL-100 FZG齿轮磨损试验机用于评定齿轮或润滑油抗胶合承载能力的试验等。可遵循此设计原理和工作原理进行研制和试验。

齿轮磨损试验机设备标准机型可适用于如下标准：

SH/T 0306-92 《润滑剂承载能力测定法（CL-100齿轮机法）》

GB/T 13672-92 《齿轮胶合承载能力试验方法》

GB/T 19936-1 《油品的相对胶合承载能力FZG试验方法》

GB/T 14229-93 《齿轮接触疲劳强度试验方法》

GB/T 13672-92 《齿轮胶合承载能力试验方法》

SH/T 0200-1992 《含聚合物润滑油剪切安定性测定法(齿轮机法)》

产品参数：

具体参数

1) 最大扭矩：1kNm；

2) 最大载荷级：13级；

3) 温度控制范围：0-100℃；

4) 温度控制精度：±2℃；

5) 驱动电机功率：6.5/8kW；

6) 驱动电机转速：1450/2880r/min；

7) 试验齿轮箱容量（轴中心线至箱底面的部分）：1.25L；

8) 加热功率：0.5×3=1.5kw；

9) 主机外型尺寸（长×宽×高）1200×900×1500mm；

10) 数据采集频率：大于10Hz；

11) 标准试验齿轮

12) 模数：4.5

13) 齿数：Z大=24 Z小=16

14) 变位系数：X大=-0.5 X小=0.8523

15) 齿合角：22°26′

16) 中心距：91.5mm

17) 精度等级：5级 ；

18) 齿轮表面质量：高精度磨齿。
