产品概述：

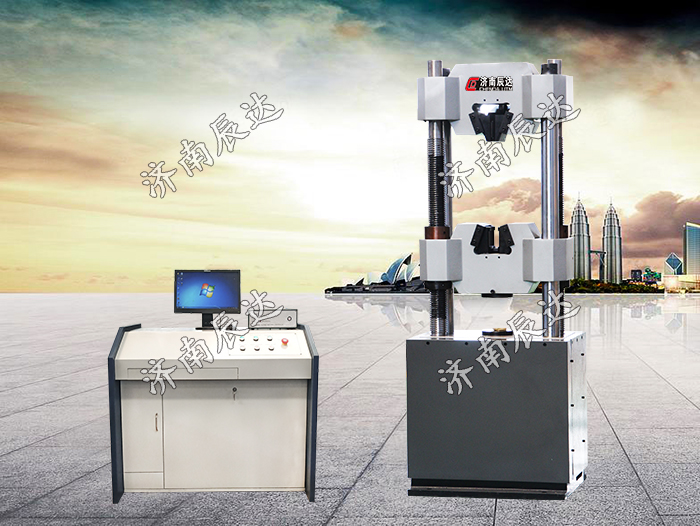

CDtester软件控制万能材料试验机WAW-100B主机采用油缸下置式主机结构，主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。
CDtester软件控制万能材料试验机WAW-100B若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如：高温拉伸、低温拉伸、压缩等试验。
适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学等厂矿企业和检测科研机构。
一、产品的制造和检验标准
1. GB2611《试验机通用技术要求》
2.JJG139《拉力、压力和万能试验机》
二、适用的试验方法标准
试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》，GB/T7314《金属材料室温压缩试验方法》，GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。
三、主要性能技术指标
|
序号 |
项 目 名 称 |
参 数 |
|
1 |
最大试验力kN |
100 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
试验力测量范围 |
最大试验力的2%~100% |
|
4 |
等速应力控制范围(N/mm2·S-1) |
2~60 |
|
5 |
等速应变控制范围 |
0.00025/s~0.0025/s |
|
6 |
等速位移控制范围(mm/min) |
0.5~50 |
|
7 |
夹紧方式 |
液压夹紧 |
|
8 |
圆试样夹持直径范围mm |
Φ4～Φ32 |
|
9 |
扁试样夹持厚度范围mm |
0~15 |
|
10 |
扁试样夹持宽度mm |
75 |
|
11 |
最大拉伸试验空间mm |
550 |
|
12 |
最大压缩试验空间mm |
500 |
|
13 |
控制柜外形尺寸mm |
1200×620×850 |
|
14 |
主机外形尺寸mm |
730×590×1900 |
|
15 |
电机功率kW |
2.1 |
|
16 |
主机质量kg |
1300 |
|
17 |
立柱净间距(mm) |
450 |
|
18 |
上下压盘尺寸mm |
Φ150 |
|
19 |
弯曲支棍间距mm |
400 |
|
20 |
弯曲支棍宽度mm |
140 |
|
21 |
容许弯曲度mm |
100 |
|
22 |
最大活塞行程mm |
200 |
|
23 |
活塞最大移动速度mm/min |
约80 |
|
24 |
试验空间调整速度mm/min |
约150 |
