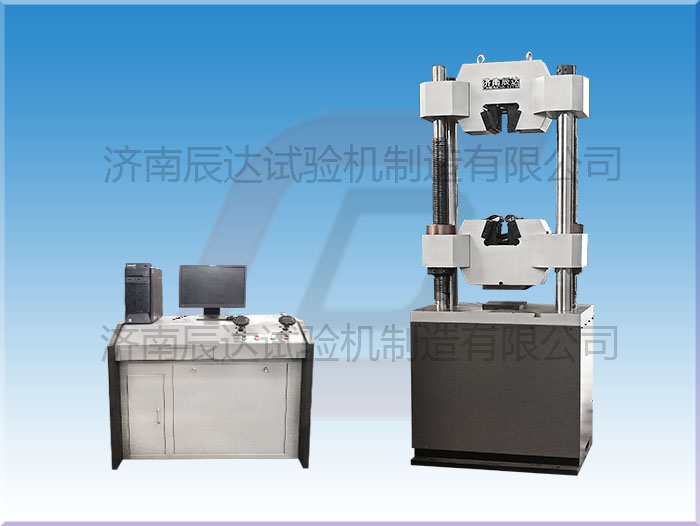

WAW-B微机控制电液伺服液压式万能试验机由主机、油源系统、计算机测控系统、电气控制系统等组成，采用电液伺服控制系统，能满足负荷、变形、位移的三闭环控制要求，并可以按照设定程序平滑切换，满足不同材料试验的要求。
该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。
GB/T 16826-2008 《电液伺服万能试验机》；
GB/T 2611-2007 《试验机 通用技术要求》；
JB/T 6146-2007 《引伸计 技术条件》；
GB/T 13634-2008 《单轴试验机检验用标准测力仪的校准》；
GB/T 22066-2008 《静力单轴试验机用计算机数据采集系统的评定》；
GB/T 16825.1-2008 《拉力和压力试验机测力系统的检验与校准》；
JJG 139-2014 《拉力、压力和万能试验机》；
JJG 1063-2010 《电液伺服万能试验机》
|
规格型号 |
WAW-300B |
WAW-600B |
WAW-1000B |
|
最大负荷（kN） |
300 |
600 |
1000 |
|
试验机准确度等级 |
1级 |
1级 |
1级 |
|
试验力示值相对误差 |
±1％以内 |
±1％以内 |
±1％以内 |
|
试验力测量范围 |
1％－100％FS |
1％－100％FS |
1％－100％FS |
|
变形测量范围 |
1%--100%FS |
1%--100%FS |
1%--100%FS |
|
变形示值相对误差 |
±1％以内 |
±1％以内 |
±1％以内 |
|
应力加载速率范围 |
1-100mpa/S |
1-100mpa/S |
1-100mpa/S |
|
主油缸活塞行程(mm) |
200 |
200 |
200 |
|
油缸活塞上升速度(mm/min) |
0～60 |
0～60 |
0～60 |
|
中横梁升降速度(mm/min) |
300 |
300 |
300 |
|
立柱数 |
4 |
4 |
4 |
|
立柱间有效距离（mm） |
450 |
450 |
580 |
|
最大拉伸空间（mm） |
550 |
590 |
620 |
|
最大压缩空间（mm） |
500 |
500 |
550 |
|
圆试样夹持范围（mm） |
Φ4～Φ32 |
Φ6～Φ40 |
Φ6～Φ40 |
|
板试样夹持厚度（mm） |
0～15 |
0～30 |
0～30 |
|
压板尺寸（mm） |
Ø140 |
Ø140 |
200*200*20 |
|
主机外形尺寸（长×宽×高） |
730*590*1900 |
750*930*2200 |
900*860*2400 |
|
油源外形尺寸（长×宽×高） |
850×1200×1400 |
850×1200×1400 |
850×1200×1400 |
|
总功率（kW） |
2.1 |
2.1 |
2.5 |
|
重量（kg） |
1300 |
1800 |
2200 |
