600KN微机控制电液伺服液压式万能试验机

更新时间：2022-07-14 15:53:33点击次数：次

一、产品简介

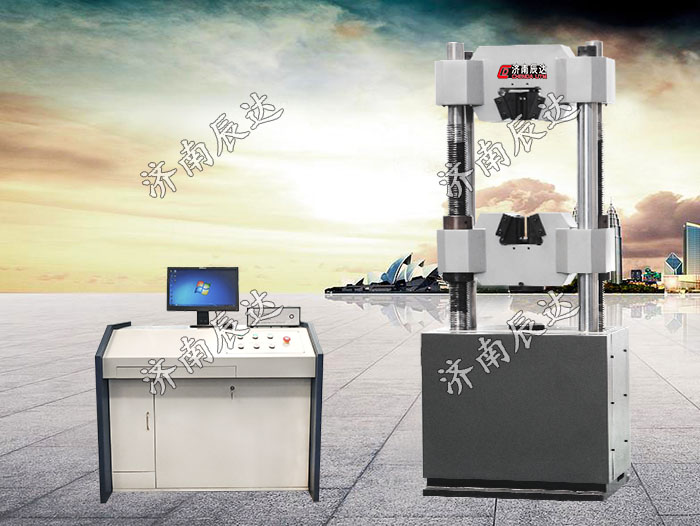

1、WAW-600B型微机控制电液伺服万能试验机是一款通用型液压万能试验机，采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，由试验机主机、油源（液压动力源）、测控显示系统、试验夹具四部分组成，最大试验力600kN，试验机准确度等级为1级。

2、该试验机是一种通用性产品，主机采用双试验空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有外置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有下压板，可直接做金属和橡胶类压缩试验。

二、技术参数

序号	项目名称	参数
1	最大试验力kN	600
2	试验力示值相对误差	≤示值的±1%
3	试验力测量范围	最大试验力的2%~100%
4	等速应力控制范围(N/mm2·S-1)	2~60
5	等速应变控制范围	0.00025/s~0.0025/s
6	等速位移控制范围(mm/min)	0.5~50
7	夹紧方式	液压夹紧
8	圆试样夹持直径范围mm	Φ13～Φ40
9	扁试样夹持厚度范围mm	0~30
10	扁试样夹持宽度mm	80
11	最大拉伸试验空间mm	590
12	最大压缩试验空间mm	540
13	控制柜外形尺寸mm	85012001400
14	主机外形尺寸mm	7766501980
15	电机功率kW	2.1
16	质量kg	1800
17	立柱净间距(mm)	480
18	上下压盘尺寸mm	Φ140
19	最大活塞行程mm	200
20	活塞最大移动速度mm/min	约80
21	试验空间调整速度mm/min	约150

三、使用环境

温度在10~35℃范围内，其温度波动应不大于2℃/h；

相对湿度低于80%；

电源电压变动幅度应不超过额定电压的±10%；

电源380V 三相四线制，频率50Hz；

在无明显电磁场干扰的环境中；

周围无震动、无腐蚀性介质；

试验机周围应留有不小于 0.7m 的空间，其工作环境整洁、无灰尘；

在稳固的基础上正确安装，水平度为0.2/1000。
